TLS2005全波段可调激光光源 详情介绍
|
TLS2005
全波段（700-1700nm）台式可调谐激光光源模块主要用于高精密波分复用 DWDM 元件、光波导光栅阵列 AWG 元件、平面光波导 PLC 元件、光放大器 EDFA、DWDM 系统以及其它通用的光纤的光学测量和应用。TLS2005全波段（700-1700nm）可调谐激光光源系统具有波长精度高，输出功率大、尺寸小巧、启动快速等特点。我公司可提供全波段（700-1700nm）范围内，波长范围可选的 TLS2005 台式可调谐激光光源。
The TLS2005 FULL BAND desktop Tunable Laser offer superior performance for the testing of DWDM components, AWG & PLC components, optical amplifiers, DWDM system and other general purpose fiber optic test and measurement applications. It has a wavelength high accuracy, high power output, small dimensions, fast startup, and is an affordable Tunable Laser Source system. The system comes with full band（700-1700nm）options.
FEATURES 产品特点
1. ASE Suppression Ratio
> 80 dB 高信噪比
2. High Wavelength Accuracy
波长精度高
3. High Output Power
输出功率大
4. Power stability:
£ ±0.1 % (0.004 dB)
输出功率高稳定性
5. Fast Start-up
启动时间短
6. 完美的水峰吸收处理： 采用全密封处理可调光源内部滤波器（充氮气）。
APPLICATION 应用范围
1、CWDM,DWDM, Filter, Components, Module, System Testing /CWDM, DWDM 滤光片，元件，模块和系统测量
2、OPM, Iterleaver, DPSK,WSS ,PLC, AWG components, modules testing /OPM, Interleaver, DPSK, WSS, PLC, AWG 元件和模块测量
3、Fiber Grating Sensors Sweep Testing /光纤传感器扫描测量
4、Fiber Optic Test Equipments Inspection and Testing /光纤测量仪器的检验和测量
5、Laser Sweep Optical Spectrum Analyze /激光扫描光谱分析
6、R&D and Lab Application /R&D 和实验室应用
7、Optical Coating Application /光学镀膜应用（线宽宽达0.2nm消除干涉）
|
型号 Model # | TLS2005 FULL BAND（特殊波长700-1250nm不适用此指标） | |||||
选项 Option | O-band | E-Band | S-Band | EC-Band | CL- Band | U-Band |
常规波长范围nm Wavelength range | 1245.00 to1355.00 | 1350.00 to 1450.00 | 1440.00 to 1530.00 | 1520.00 to 1610.00 | 1520.00 to 1635.00 | 1610.00 to 1660.00 |
最小输出功率 Mini Output Power | >= 2mw（边缘波长） Typ＞10mw | |||||
波长分辨率 Wavelength resolution | 1.0 pm | |||||

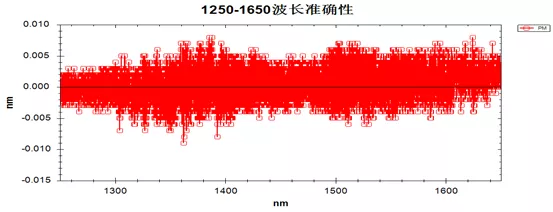

绝对波长精度 Absolute wavelength Accuracy | +/- 10pm，tpy，< 10pm | |||||
相对波长精度 Relative wavelength accuracy | +/- 10pm，Typ，+/- 5 pm | |||||
波长重复性 Wavelength repeatability | +/- 5pm，typ. +/- 3pm | |||||
波长稳定性 Wavelength stability | <= +/- 20pm (恒温24小时下, 24 hrs at constant temperature) | |||||
调谐速度Tuning speed | <= 0.2 s per step | |||||
功率可调范围 Power regulation range | 00：功率不可调；25：0-25dB；50：0-50dB | |||||
功率稳定性Power stability | < +/- 0.01 dB, 24 hours. | |||||
功率重复性Power repeatability | +/- 0.01 dB | |||||
功率线性度（带衰减器） Power linearity（with VOA） | +/- 0.3 dB | |||||
功率波长平整度（带衰减器） Power flatness versus wavelength （with VOA） | typ0.1dB, 0.3dB max. | |||||
激光线宽 Linewidth (FWHM) | 01-0.2nm（宽线宽）；02-0.02nm；03-≤100MHz；0.4-≤100KHz | |||||
光信噪比（OSNR） | >= 65 dB | |||||
相对噪声强度 Relative intensity noise | < -135 dB | |||||
输出光纤Optical Fiber | SM:单模 SM输出；PM: PM输出；HI: HI1060输出； | |||||
接口类型Optical Connector | FC/APC; FC/UPC | |||||
电源功率Power | AC 100 - 240 V ± 10%, 48 - 66 Hz, 2A max. | |||||
存储温度Storage temperature | −40°C to +80°C | |||||
工作温度Operating temperature | 0°C to +45°C | |||||
外形尺寸Dimensions | 200 mm W, 105 mm H, 250 mm D | |||||
重量Weight | 3kg | |||||
|

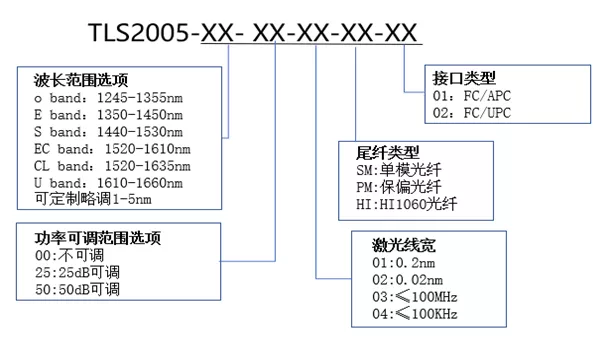

EX：TLS2005CL-25-03-SM-FC/APC 为1500 to 1635nm 功率可调范围25dB，线宽为小于等于100MHz,FC/APC单模光纤输出。
备注：特殊波段700-1250nm技术指标请咨询相关销售 sales@exdbm.com
选项 Option | 780-band | 850-Band | 930-Band | 980- Band | 1064-band | 1150-Band | 1200-Band |
波长范围nm Wavelength range | 760-810 or 760-795 | 810.-860 or 840-890 | 890-980 or 905-970 | 920-1020 | 1000-1100 | 1100-1180 | 1160-1250 |
|
测试使用设备 Testing Equipment Used:
型号 Model Number 描述 Desctiption Serial Number
Agilent 8163B 功率计 DE42102180
Agilent 81619A 模块 DE41202176
Agilent 81624A 探头 DE41100864
Agilent 81626B 探头 DE41100719
Agilent 81571A 探头 MY43701526
HP86120B 波长计 US38461481
PM10:90分光器 分光器 80021702
