TLS2008 高速单波段扫描光源 详情介绍TLS2008 高速单波段扫描光源
| 产品特点 FEATURES |
1. ASE Suppression Ratio
> 80 dB 高信噪比
2. 高速扫描400、800、1600nm/s
3. 波长范围：
特殊波长范围可定制：532nm—1700nm；
4. 线宽定制：
适用于器件测试、镀膜监控、滤光片测试；
窄线宽：＜100KHz；
宽线宽：0.1~0.3 nm；
5. 高稳定性：
采用MEMS技术，相比步进电机，无机械磨损，故障低；
6. 完美的水峰吸收处理：
采用全密封处理可调光源内部滤波器（充氮气）。
| 应用范围 APPLICATION |
1、CWDM,DWDM, Filter, Components, Module, System Testing /CWDM, DWDM 滤光片，元件，模块和系统测量
2、OPM, Iterleaver, DPSK,WSS ,PLC, AWG components, modules testing /OPM, Interleaver, DPSK, WSS, PLC, AWG 元件和模块测量
3、Fiber Grating Sensors Sweep Testing /光纤传感器扫描测量
4、Fiber Optic Test Equipments Inspection and Testing /光纤测量仪器的检验和测量
5、Laser Sweep Optical Spectrum Analyze /激光扫描光谱分析
6、R&D and Lab Application /R&D 和实验室应用
7、Optical Coating Application /光学镀膜应用（线宽宽达0.2nm消除干涉）
| 性 能 指 标 SPECIFICATIONS |
型号 Model # | TLS2008 FULL BAND（特殊波长400-1250nm不适用此指标） | |||||
选项 Option | O-band | E-Band | S-Band | EC-Band | CL- Band | U-Band |
常规波长范围nm Wavelength range | 1250.00 1350.00 | 1350.00 1450.00 | 1440.00 1530.00 | 1520.00 1610.00 | 1520.00 1630.00 | 1610.00 1660.00 |
最小输出功率Mini Output Power | ≥5mw（边缘波长） Typ＞10mw | |||||
波长分辨率 Wavelength resolution | 5.0 pm | |||||
绝对波长精度 Absolute wavelength Accuracy | +/- 20pm，tpy，< 10pm | |||||
相对波长精度 Relative wavelength accuracy | +/- 10pm，Typ，+/- 5 pm | |||||
波长重复性 Wavelength repeatability | +/- 5pm，typ. +/- 3pm | |||||
波长稳定性 Wavelength stability | ≤ +/- 20pm (恒温24小时下, 24 hrs at constant temperature) | |||||
调谐速度Tuning speed | ≤0.2 s per step | |||||
扫描速度 Sweeping speed | Max Sweeping Speed：04:400nm/s; 08:800nm/s； | |||||
功率可调范围 Power regulation range | 00:功率不可调；25:0-25dB可调；50: 0-50dB可调 | |||||
功率稳定性Power stability | < +/- 0.01 dB, 24 hours. | |||||
功率重复性Power repeatability | +/- 0.01 dB | |||||
功率线性度（带衰减器） Power linearity（with VOA） | +/- 0.3 dB | |||||
功率波长平整度（带衰减器） Power flatness versus wavelength （with VOA） | typ0.1dB, 0.3dB max. | |||||
激光线宽 Linewidth (FWHM) | 01:0.2nm（宽线宽）；02:0.02nm；03:≤100MHz；04:≤100KHz | |||||
信噪比OSNR | ≥65 dB | |||||
相对噪声强度 Relative intensity noise | < -135 dB | |||||
输出光纤Optical Fiber | 01- SM；02-PM；03-HI1060 | |||||
接口类型Optical Connector | 01:FC/APC; 02:FC/UPC | |||||
电源功率Power | AC 100 - 240 V ± 10%, 48 - 66 Hz, 2A max. | |||||
存储温度Storage temperature | −40°C to +80°C | |||||
工作温度Operating temperature | 0°C to +45°C | |||||
外形尺寸Dimensions | 200 mm W, 105 mm H, 250 mm D | |||||
重量Weight | 3kg | |||||

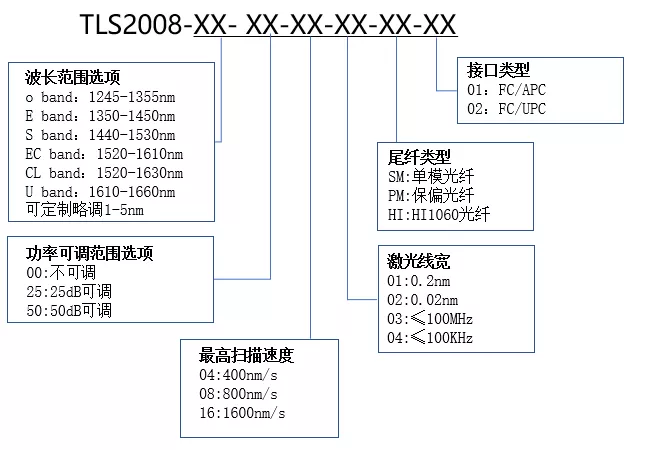

| 订购信息 Order information |
EX：TLS2008CL-25-04-03-SM-01 为1520 to 1630nm 功率可调范围25dB，线宽为小于等于100MHz,FC/APC单模光纤输出。
