S波段可调光源1470-1530nm 详情介绍TLS-1200 S band波长可调谐激光器
产品规格书
1. 产品描述
高迈 TLS-1200 新一代高性能波长可调激光器，可以在一个波段或者多个波段输出激光，覆盖范围可从700nm~1680nm。由于独有的创新技术，光源内部没有可动的机械装置（如电机等），使得光源可以以极快的速度进行波长扫描，并且功率十分稳定。我们提供的激光器，可以覆盖O, E, S, C, L和其他的单独波段，也可以是覆盖两个或者几个相邻的波段，或者是覆盖从1250nm~1680nm的整个波段。.
系统提供RS-232接口，供对系统进行控制和通讯。.

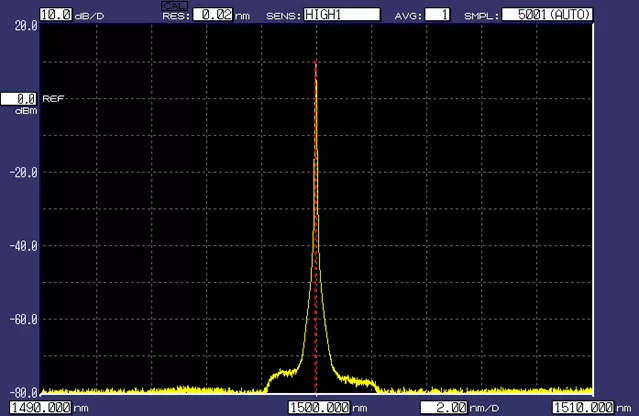

图1: TLS-1200 S波段A款激光器在1500nm的光谱
2. 产品指标
2.1 指标
Table 2-1: TLS-1200 S波段可调谐激光器产品指标
Parameters | Unit | Specification | ||
Type A | Type B | |||
Operating Wavelength Range 1) | nm | 1470 ~ 1530 | ||
Minimum Output Power (Total) 2) | 1470~1480 nm | dBm | ≥ 6 | ≥ 5 |
1480~1500 nm | dBm | ≥ 7 | ≥ 6 | |
1500~1530 nm | dBm | ≥ 8 | ≥ 7 | |
Power Stability (Over 1 hour) 3) | dB | ±0.01 | ±0.005 | |
Power Repeatability (Over 100 times) 4) | dB | ≤ ±0.05 | ||
Wavelength Accuracy 3) | pm | ≤ ±10 | ||
Wavelength Repeatability (Over 100 times) 3) | pm | ≤ ±5 | ||
Wavelength Stability (Over 1 hour) 3) | pm | ≤ ±5 | ||
Wavelength Tuning Resolution | nm | ≤ 0.01 | ||
Linewidth (FWHM) | - | < 100 kHz | 0.1 ~ 0.3 nm | |
dB | ≥ 60 | |||
Maximum Sweep Speed (Continuous sweep mode) | nm/s | 400 | ||
Optical Fibers | - | SMF or PMF | ||
Optical Connector | - | FC/APC | ||
Warm-up Time | Min. | 30 | ||
Communication Interface | - | RS-232/UART | ||
Notes:
1) 波长以峰值为准；
2) TLS工作在恒流模式 ；700~1680nm最低输出功率取决于具体的波段。
3) 预热后，1小时内 25±1°C；
4) 功率≥0dBm, 扫描速度 120nm/s;
5) ASE在离峰值±1 nm 的位置，取0.1nm的宽度；
2.2 工作环境
Table 2-2: 工作环境
参数 | 单位 | 指标 |
使用温度 | °C | +10 ~ +35 |
储存温度 | °C | -40 ~ +70 |
使用相对湿度 | % | < 80 (未冷凝) |
储存相对湿度 | % | < 90 |
GouMax TLS-1200高度为2U，尺寸为：8.9cm´40.6cm´43.2cm（3.5”´16”´17”英寸）
图2: TLS-1200 前面板
图3: TLS-1200 后面板
4. 电气参数
4.1 电源
Table 4-1: 电源
参数 | 指标 |
电压 | 110/220 V (AC) |
电压容忍度 | ± 10% |
电压频率 | 50/60 Hz |
注:电源采用3安培慢烧保险丝。
.
4.2 RS-232 和USB
RS-232用于PC和TLS-1200通讯，USB口供未来使用，暂保留。
4.3 触发和同步信号
TLS-1200后面板有两个BNC，一个是触发输出，一个是同步时钟输出。
激光器！
安全警告Warning！
· 激光器安全等级：1M 根据 IEC 60825-1 (2007).
· TLS-3000 输出红外激光，最高可达40mW，请保护眼睛。
· 请避免直视光纤连接器。
· 有任何问题， 请联系我们。
