经济型单双多通道功率计PM2012 详情介绍PM2011/PM2012/PM2014/PM2018B单双多通道光功率计
产 品 规 范 书
| 概 述 DESCRIPTIONS |

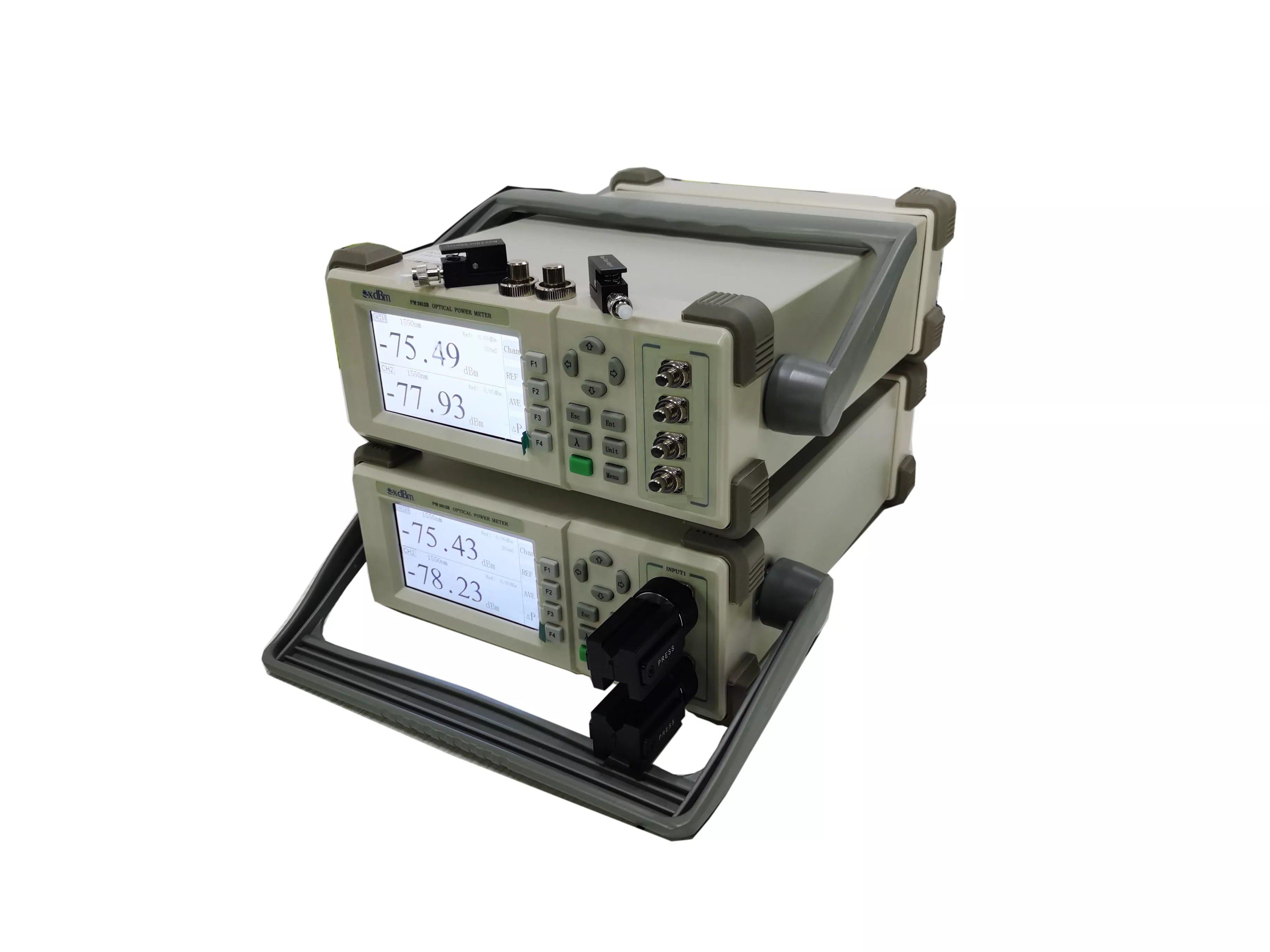

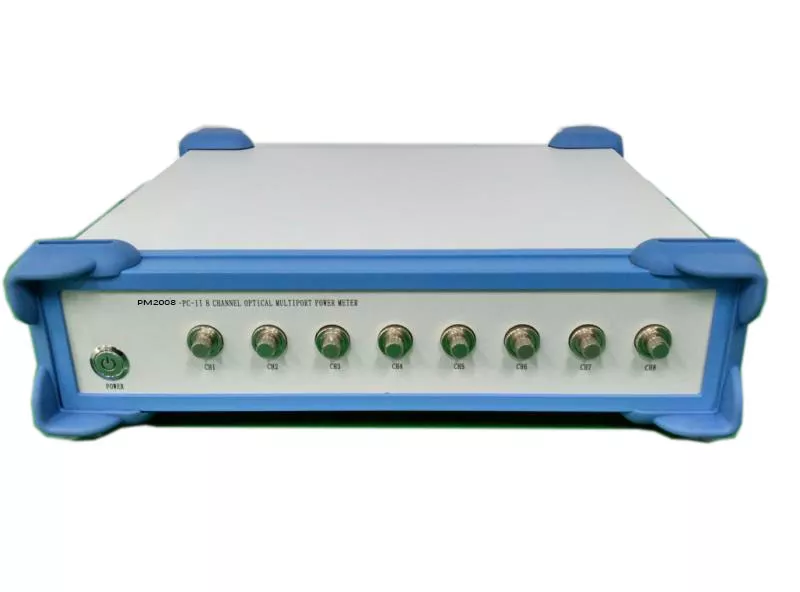

PM2011单通道PM2012双通道PM2014四通道PM2018八通道台式光功率计具有性能高超、尺寸小巧、启动快速和价格实惠的特点，主要用于高精密波分复用DWDM元件，光波导光栅阵列AWG元件，平面光波导PLC元件，WSS，OPM，DPSK，光放大器EDFA和其它通用的光纤的光学测量和应用，性能优越，经济实用。
优峰可提供小功率、大功率、单通道或双通道的光功率计模块供用户选择，也可为客户订制多达16通道的主机系统。
性 能 特 点 | 应 用 范 围 |
高测量精度。 宽动态功率测量范围。 启动快速。 多种可选的功率范围和通道数。 结构紧凑。 价格优惠。 | WDM，GFF，AWG，PLC 器件测试。 插损，回损测量。 |
| 能 指 标 Specification |
产品型号 | PM2011 | PM2012 | PM2014 | PM2018 |
探测器类型 | 单通道 InGaAs | 双通道 InGaAs | 四通道InGaAs | 八通道InGaAs |
工作波长范围 | 850 / 980 / 1310 / 1490 / 1550 / 1625 nm | |||
功率测量范围 | 01： + 3 ~ -70 dBm / 02：+13 ~ -60 dBm | |||
应用光纤类型 | 标准单模和多模光纤，光纤核芯直径达 62.5 um | |||
决对精度 | +/- 4% (1200 nm ~ 1610 nm) | |||
相对精度 | < 0.05 dB 典型值 | |||
功率线性度 | <= +/- 0.06 dB (1200 nm ~ 1610 nm, + 0~ -60 dBm) | |||
回损 | > 40 dB | |||
校准周期 | 2 年 | |||
光输入接口 | 支持裸纤夹持输入或FC/PC适配器输入 | |||
通讯接口 | USB 和 RS232 | |||
工作温度 | 0～ +40℃ | |||
储存温度 | -30～+80℃ | |||
外形尺寸 | 200 mm 高, 105 mm 宽, 250 mm 厚 | |||
