TLS-1200 CL band波长可调谐激光器
产品规格书
1. 产品描述
高迈 TLS-1200 新一代高性能波长可调激光器,可以在一个波段或者多个波段输出激光,覆盖范围可从700nm~1680nm。由于独有的创新技术,光源内部没有可动的机械装置(如电机等),使得光源可以以极快的速度进行波长扫描,并且功率十分稳定。我们提供的激光器,可以覆盖O, E, S, C, L和其他的单独波段,也可以是覆盖两个或者几个相邻的波段,或者是覆盖从1250nm~1680nm的整个波段。.
系统提供RS-232接口,供对系统进行控制和通讯。.

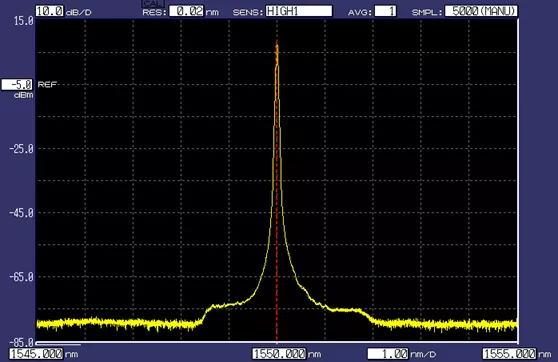

图1: CL波段激光器在1550nm的光谱
2. 产品指标
2.1 指标
Table 2-1: TLS-1200可调谐激光器产品指标
参数 | 单位 | 指标 | |
波长范围 1) | nm | 1520~1630 | |
最低输出功率 (总功率) 2) | 1520~1540 nm | dBm | ≥ 9 |
1540~1610 nm | dBm | ≥ 10 | |
1610~1630 nm | dBm | ≥ 9 | |
功率稳定度 (2000次开关) 3) | dB | ±0.015 | |
波长精度 3) | pm | ±10 | |
波长稳定度 3) | pm | ≤ ±5 | |
波长调整分辨率 | pm | ≤ 2 | |
ASE噪声抑制比 4) | dB | ≥ 60 | |
线宽 (FWHM) | kHz | <100 | |
调制 | kHz | 10 - 50 | |
Duty Cycle | % | ³ 80 | |
占空比 | % | ³ 80 | |
步进调整时间 | ms | 50 | |
最大扫描速度 | nm/s | 400 | |
输出光纤类型 | PMF | ||
光连接器 | - | FC/APC | |
热机时间 | Min. | 30 | |
通信接口 | - | RS232/UART |
Notes:
1) 波长以峰值为准;
2) TLS工作在恒流模式 ;700~1680nm最低输出功率取决于具体的波段。
3) 预热后,1小时内 25±1°C;
4) ASE在离峰值±1 nm 的位置,取0.1nm的宽度;
5) 扫描速度(nm/s): 50, 60, 80, 100, 120, 150, 160, 200, 300, 400。
2.2 工作环境
Table 2-2: 工作环境
参数 | 单位 | 指标 |
使用温度 | °C | +10 ~ +35 |
储存温度 | °C | -40 ~ +70 |
使用相对湿度 | % | < 80 (未冷凝) |
储存相对湿度 | % | < 90 |
GouMax TLS-1200高度为2U,尺寸为:8.9cm´40.6cm´43.2cm(3.5”´16”´17”英寸)
图2: TLS-1200 前面板
图3: TLS-1200 后面板
4. 电气参数
4.1 电源
Table 4-1: 电源
参数 | 指标 |
电压 | 110/220 V (AC) |
电压容忍度 | ± 10% |
电压频率 | 50/60 Hz |
注:电源采用3安培慢烧保险丝。
.
4.2 RS-232 和USB
RS-232用于PC和TLS-3000通讯,USB口供未来使用,暂保留。
4.3 触发和同步信号
TLS-1200后面板有两个BNC,一个是触发输出,一个是同步时钟输出。
激光器! 安全警告Warning!
· 激光器安全等级:1M 根据 IEC 60825-1 (2007).
· TLS-3000 输出红外激光,最高可达40mW,请保护眼睛。
· 请避免直视光纤连接器。
· 有任何问题, 请联系我们。
